BMC

 BMC czyli Battery Maintenance Center jest kontenerem przeznaczonym do zabezpieczenia pracy systemów rakietowych WISŁA-Patriot używanych w siłach Zbrojnych RP.

Kontener BMC wraz z ISE (Element Wsparcia Pośredniego) i SRPT (Transporter Części dla Małych Napraw) bazują na kontenerze 1B 30ft (zgodnym z normami ISO 668:2013 i ISO 1496-1:2013).

Stanowią główne elementy Mobilnych Warsztatów Logistycznych dla obsługi systemu rakietowego obrony powietrznej Wisła-Patriot, a także mogą być wykorzystywane do obsługi systemów Patriot dla innych klientów.

Kontener jest przystosowany do integracji z dwuosiową naczepą.

Najważniejsze informacje

Wyrób zostały zaprojektowany, wyprodukowany i kompleksowo przetestowany przez Agregaty Pex-Pool Plus (testy funkcjonalne, pełne testy termiczne (w tym szoki termiczne), testy słoneczne, testy wilgotności, testy w atmosferze solnej, testy odporności na grzyby pleśniowe itp.) – zgodnie ze specjalnymi wymaganiami w zakresie bezpieczeństwa, technologii / inżynierii, analizy, jakości i produkcji wymaganymi przez Raytheon.

Firma Agregaty Pex-Pool Plus stworzyła zupełnie nowe kontenery specjalne (nowa konfiguracja) do systemów Patriot, wyprodukowane z materiałów dostępnych na rynku komercyjnym, z optymalnymi, nowymi rozwiązaniami funkcjonalnymi i operacyjnymi (w tym bezpieczeństwa), i jednocześnie spełniającymi specyficzne wymagania amerykańskich, polskich i UE norm wojskowych i cywilnych.

Kontener BMC stanowi jeden z głównych elementów polskiego Systemu Obrony Powietrznej i Przeciwrakietowej WISŁA-Patriot i jest strukturalnie podzielony na dwa przedziały:

  • przedział operacyjny (użytkowy/załogowy) (powierzchnia użytkowa 17,6 m2): w przedziale tym znajdują się wszystkie instalacje/systemy i elementy montażowe do instalacji trzech stanowisk operatorskich oraz systemy instalacyjne do podłączenia urządzeń łączności i obsługi niezbędnych do obsługi systemu Wisła-Patriot. Przedział wyposażony jest w:
    • system klimatyzacji i ogrzewania ECU,
    • system oświetlenia,
    • systemy bezpieczeństwa (w tym czujniki ciągłego monitoringu jakości powietrza CO2 i NO2 plus syrena alarmowa)
    • elementy ochrony przed rozpoznaniem.
  • przedział techniczny (zlokalizowany w przedniej części kontenera) zawiera:
    • moduł zespołu spalinowo-elektrycznego (36kW);
    • moduły klimatyzacji i ogrzewania ECU;
    • panel/moduł zasilania.
      Poszczególne moduły są wysuwane na boki kontenera za pomocą specjalnego mechanizmu wysuwnego, co ułatwia bieżący serwis i konserwację.

Kontener wyposażony jest w:

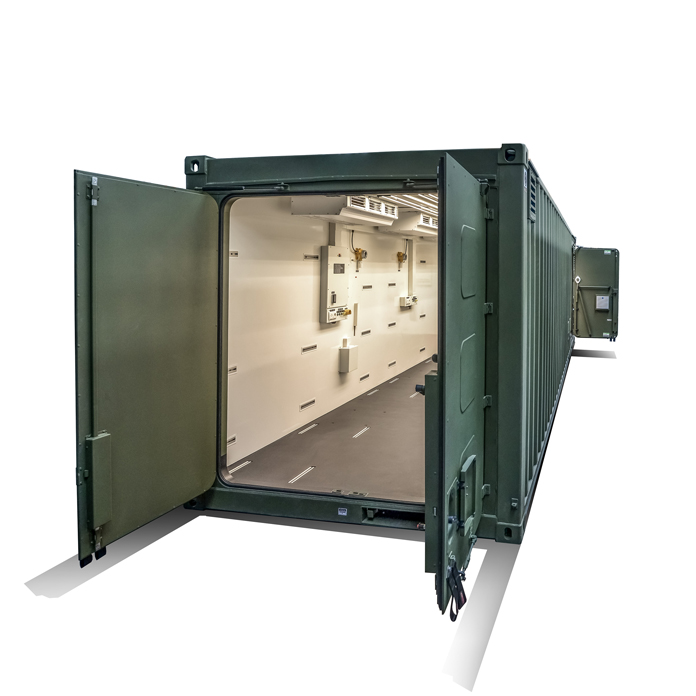

  • dwoje drzwi (drzwi główne/dwuskrzydłowe na ścianie tylnej),
  • drzwi awaryjne na ścianie prawej/blisko ściany przedniej).

Wyrób może być zasilany z wbudowanego zespołu spalinowo – elektrycznego lub z zewnętrznej sieci energetycznej.

Dane techniczne

parametr [jm] wartość
Typ kontenera 1B
Długość [mm] 9175
Szerokość [mm] 2438
Wysokość [mm] 2558
Powierzchnia przedziału roboczego [m2] 17,6
Warunki pracy i przechowywania
Zakres temperatur przechowywania [°C] -46  — +71
Zakres temperatur operacyjnych [°C] -32  — +49 (plus promieniowanie słoneczne/zgodnie z QSTAG 360 Categories)
Wytrzymałość na zmiany temperatur (zmiana temperatury w ciągu 30 minut) [°C] -34 — +71 (i z powrotem)
Dopuszczalna wilgotność względna RH [%] zgodnie z normą NO-06-A107
Odporność na opady deszczu [cm/h] zgodnie z normą NO-06-A107 i NO-06-A106
Wymagania bezpieczeństwa i HFE zgodnie z MIL-STD-882E i MIL-STD-1472G

∗ – Producent zastrzega sobie możliwość zmian technicznych i nieznacznego rzeczywistego wyglądu produktu
